| 一體化孔板流量計
|
| 標題：一體化孔板流量計 |
| 編號：102611304816 |
| 產品型號：CSLG |
| 發布：太原市普瑞興生儀表有限公司 |
| 更新時間：2013.10.26 |
| 瀏覽次數： |
|
|
|
|
|
 詳細說明介紹： |

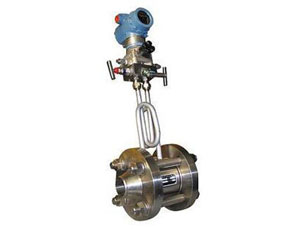

CSLG系列一體化孔板流量計是將標準孔板與多參數差壓變送器或差壓變送器 、溫度變送器及壓力變送器配套組成的高量程比差壓流量裝置，一體化孔板流量計可測量氣體、蒸汽、液體及天然氣的流量，廣泛應用于石油、化工、冶金、電力、供熱、供水等領域的過程控制和測量。
適用范圍
1.公稱直徑： 15 mm ≤DN≤1200mm
2.公稱壓力：PN≤10MPa
3.工作溫度：－50℃≤t≤550℃
4.量程比：1:10， 1:15
5.精度：0.5級，1級
產品選型
|
型號 |
說 明 |
| CS LG |
節流裝置（ 孔板流量計 ） |
| |
代號 |
按其結構特征的兩大基本分類 |
| |
K |
孔板 |
| |
P |
噴嘴等 |
| |
代號 |
公稱壓力（105Pa） |
| |
2.5 |
2.5 |
| |
10 |
10 |
| |
16 |
16 |
| |
25 |
25 |
| |
64 |
64 |
| |
100 |
100 |
| |
200 |
200 |
| |
代號 |
口徑 |
| |
15～1200 |
15～1200mm |
| |
代號 |
按其結構形式細分 |
| |
H |
標準孔板（環室） |
| |
Y |
標準孔板（法蘭） |
| |
K |
標準孔板（鉆孔） |
| |
I |
ISA 1932噴嘴 |
| |
L |
長徑噴嘴 |
| |
W |
文丘利噴嘴 |
| |
G |
經典文丘利管 |
| |
S |
雙重孔板 |
| |
Q |
圓缺孔板 |
| |
Z |
錐形入口孔板 |
| |
R |
1/4圓孔板 |
| |
P |
偏心孔板 |
| |
N |
整體（內藏）孔板 |
| |
X |
楔形孔板 |
| |
T |
不在上述之列的特殊節流裝置 |
| |
代號 |
介質 |
| |
1 |
液體 |
| |
2 |
氣體 |
| |
3 |
蒸汽 |
| |
4 |
高溫液體 |
| |
代號 |
補償形式 |
| |
N |
不帶壓力、溫度補償 |
| |
P |
帶壓力補償輸出 |
| |
T |
帶溫度補償輸出 |
| |
Q |
帶壓力、溫度補償輸出 |
| |
代號 |
變送器差壓量程范圍 |
| |
0 |
微差壓量程 |
| |
1 |
低差壓量程 |
| |
2 |
中差壓量程 |
| |
3 |
高差壓量程 |
| |
代號 |
是否帶現場顯示 |
| |
W |
節流裝置傳感器 |
| |
X |
智能節流裝置（ 流量計 ） | |
| |
|
